2 بي جي إل 80 × 60
Xiechuang
1. التطبيق

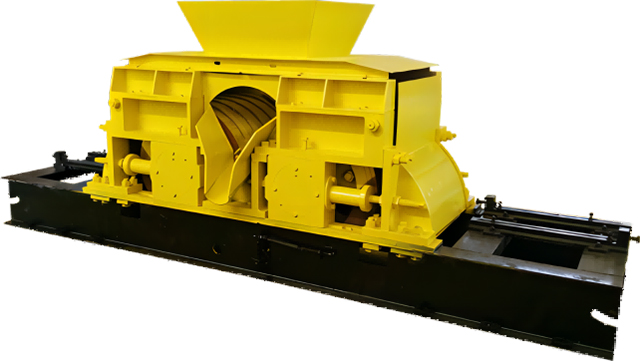

جهاز إزالة الحجر اللولبي 2PGL80 × 60 هو مزيل حجر المواد الخام في صناعة إنتاج القرميد والبلاط.الميزات: تتكون الآلة بأكملها من مجموعة أسطوانة حلزونية ومجموعة أسطوانة مسطحة.المدمج.سطح غطاء الأسطوانة الحلزونية مصنوع من مادة مقاومة للاهتراء ، مع صلابة سطح عالية وأداء جيد لمقاومة التآكل ، وتأثير قوي باستثناء الحجر ، وتكلفة صيانة منخفضة ، وكفاءة إنتاج عالية واستهلاك منخفض للطاقة.مناسب بشكل خاص للتكسير الخشن وإزالة الأحجار للمواد الأقل من الصلابة المتوسطة (بلاتس الصلابة 4 ~ 5) مثل الطين الجبلي وتربة البناء.
2. المعلمة التقنية
معدات | مزيل الأسطوانة الحلزونية | ||
وصف الوظيفة | مزيل الحجر مضغوط هيكل ， وله دوامة أسطوانة وأسطوانة مسطحة مدمجة. سطح غطاء الأسطوانة الحلزونية مغلفة بمادة مقاومة للاهتراء ، مع صلابة سطح عالية ، ممتازة مقاومة التآكل ، تأثير إزالة الحجر الفعال ، تكلفة الصيانة المنخفضة.إنها مناسب للتكسير الخشن وإزالة الحجارة المتوسطة الصلابة (بلاتس صلابة 4-5) مواد مثل الطين الجبلي وتشييد المباني النفايات. | ||
نوع الوحدة | 2 بي جي إل 80 × 60 | ||
معامل | سعة | م 3 / ساعة | 45-60 |
حجم الأسطوانة | مم | 800 × 600 | |
| دعم المحرك | فولت | 380 فولت | |
قوة | 2x30 كيلو واط | ||
البعد الشامل | مم | 3900 × 1300 × 1300 | |
وزن | كلغ | 5500 | |
3. الهيكل والمبدأ
تتكون الماكينة من مزيج من لوحة الحائط ومجموعة الأسطوانة والقادوس ونظام نقل الطاقة.بعد بدء تشغيل المحركين ، يتم استخدام مجموعتين من الأحزمة بنسب سرعة مختلفة لدفع البكرات للدوران بسرعة عالية نسبيًا ، وبالتالي دحرجة ودحرجة وسحق المواد التي تدخل الفجوة بين البكرتين في الحزام الناقل من القاع ، ويتم تفريغ الأحجار من خلال المخرج لتحقيق تأثير إزالة الأحجار من الطين.
4. تثبيت
الوزن الإجمالي لهذا الجهاز هو حوالي 5.5 طن (باستثناء المحرك) يجب أن يتم اعتماده عند الرفع Φ 11.6 × 19 أعلاه مواصفات حبل سلكي مثبت في مجموعة الهيكل ، أملس وخفيف.
يجب أن يكون أساس تركيب المعدات عبارة عن دعامتين خرسانيتين مرتفعين بشكل موحد بعمق 500-600 مم تحت الأرض.يتم تحديد ارتفاع الأرض وفقًا لمتطلبات العملية التكنولوجية ، ولكن يجب ضمان أن تكون مسافة الارتفاع بين الإطار السفلي والمستوى العلوي للناقل أو الخلاط 300-400 مم.
5.التشغيل والصيانة
1. قبل استخدام الجهاز ، يجب فحص جميع أدوات التثبيت بعناية ويجب ألا يكون هناك فك أو أجزاء مفقودة.تحقق من وجود سدادات بين الأجزاء الدوارة.
2. تحقق من نفسه قبل البدء.يمكن تشغيل المحرك بالحمل لفترة زمنية دون تحميل (≥30 دقيقة).يجب بدء كل إعادة تشغيل بدون تحميل وتشغيلها بعد دخول السرعة المقدرة.
3. نظرًا لعدم انتظام المواد ، فإن اهتزاز الجهاز سيؤدي إلى فك أدوات التثبيت ، لذلك يجب فحصها بشكل متكرر.
4. أثناء تشحيم المعدات ، تم حقن محمل الدرفلة بشحم قاعدة الكالسيوم المركب (2fg-1) في وقت واحد أثناء التجميع النهائي.بشكل عام ، يجب استبدال شحم التزليق أو استكماله في غضون 10 إلى 20 يومًا بعد التشغيل.
5. إذا كانت الأسطوانة تآكل السطح ، يجب أن تكون في الوقت المناسب مواد مقاومة للتآكل لحام.
6.قطع غيار
اسم | تخصيص | مادة | الكمية |
حزام مثلث | C3404 | 8 | |
تحمل | 3617 | 4 | |
مجموعة الأسطوانة | Φ600 × 600 | HT20-40 | 2 |
